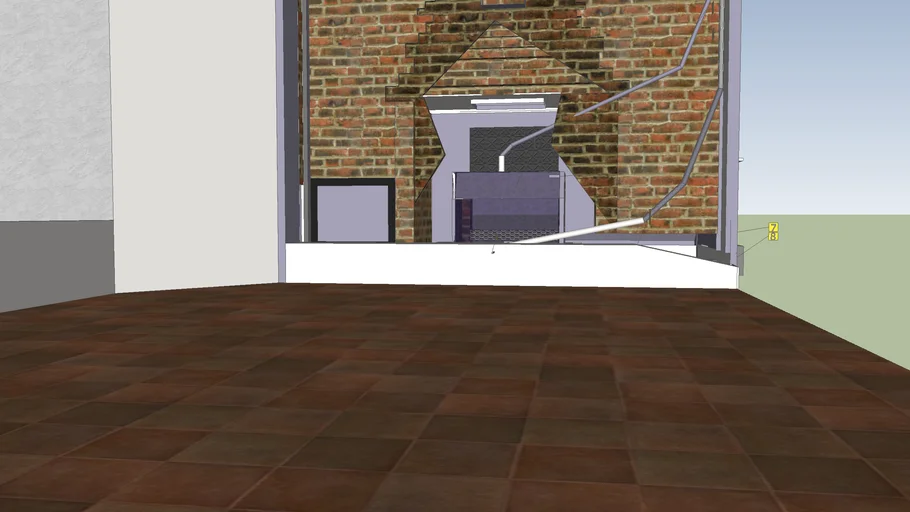

Openhaard met warmtewisselaar en warmtemuur. De warmte en rook van de kachel komt in een spouwmuur en gaat onderaan in deze muur naar de schoorsteen (1) de muren nemen de warmte op en stralen deze weer uit.. De warmtewisselaar (2) vervoert het opgewarmde water naar 5 radiatoren.(5+6) Lucht voor verbranding wordt aangevoerd vanuit de garage.(4+7+8)
Het systeem werkt op 12 volt. (behalve de cv pomp -9-) Het werkt grotendeels automatisch, er moet wel hout gestookt worden :-)... (+/- 12 m3 per jaar als enige verwarming in een boerderijwoning)
Ik heb gebruikt: 2,5 m2 plaatstaal voor de warmtewisselaar, 2 thermostaten uit wasmachines, 1 voor regelen van de cv pomp en 1 voor regelen van de luchttoevoer, 6 schakelaars uit auto's, 5 relais uit auto's, een ruitenwissermoter voor de luchtklep (7), een fan uit een auto voor geforceerde luchttoevoer. een cv pomp.
Ik heb alles zelf gemaakt. Ik heb met dit ontwerp de 1 ste prijs gewonnen op een energiebeurs.
Voeg een berichtje toe als je er meer over wil weten... #cv #kachel #koekerse #openhaard #sevenum #warmtemuur
